換熱器是一種實現材料之間熱傳遞的節能設備，廣泛應用于石油、化工、石化、冶金、電力、輕工、食品等行業。在煉油和化工裝置中，換熱器約占設備總數的40%，約占總投資的30%~40%。近年來，隨著節能技術的發展，應用領域不斷擴大，高低溫?zé)崮芑厥绽脫Q熱器帶來了顯著的經濟效益。目前，管殼式換熱器是換熱設備中使用較多的。維護成本低，操作方便，除垢周期長，清洗方便。管殼式換熱器在設計和生產中非常嚴格，也避免了一系列問題。那么管殼式換熱器在設計和生產中需要計算哪些問題呢？下面給大家介紹一下。

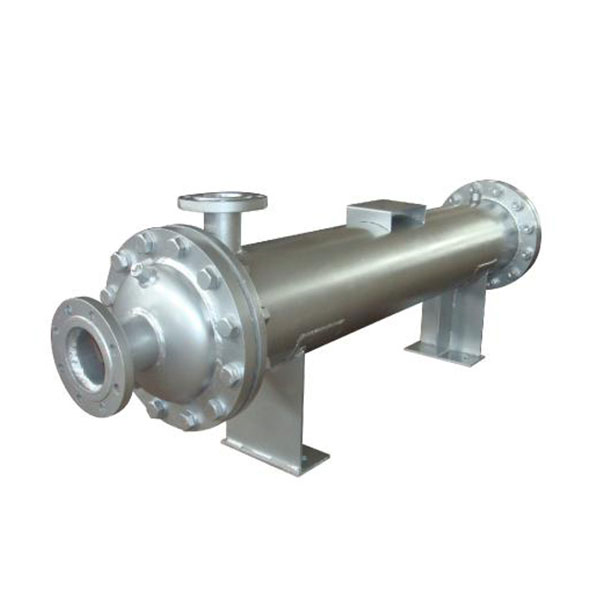

氟塑料管殼式換熱器。

設計和生產管殼式換熱器時需要計算步驟：

1.計算管殼式換熱器的傳熱面積，選擇換熱器型號。根據管殼式換熱器的換熱任務任務計算。

2.確定管殼式換熱器流體在換熱器中的流動途徑。

3.確定換熱器兩端管殼式換熱器溫度，計算定性溫度，確定定性溫度下流體的物理性質。

4.計算管殼換熱器的平均溫差，根據溫差校正系數不小于0.8的原則確定殼程或調整加熱介質或冷卻介質的溫度。

5.根據管殼式換熱器兩流體的溫差和設計要求，確定換熱器的類型。

6.根據管殼式換熱器換熱流體的性能和設計經驗，選擇總傳熱系數值。

7.根據管殼式換熱器的總傳熱速率方程，初步計算傳熱面積，確定換熱器的基本尺寸或根據系列標準選擇設備規格。

8.根據初選設備規格計算管道和殼程壓降。

9.檢查計算結果是否合理或符合工藝要求。如果壓降不符合要求，調整流速，確定管程與折疊擋板之間的距離，或選擇其他類型的換熱器，重新計算壓降，直至滿足要求。

10.計算管殼換熱器的總傳熱系數，計算管殼對流傳熱系數，確定污垢熱阻，然后計算總傳熱系數，然后與值進行比較。

以上是管殼式換熱器設計生產中需要計算的問題，希望對大家有所幫助。
