纏繞管式換熱器是大型化工過程中的重要設備，也是一種高效節能的設備。本實用新型具有結構緊湊、耐高壓、換熱效率高等優點?？辗盅b置和化肥裝置低溫甲醇洗系統前期采用螺旋管換熱器。近年來，作為一種重要的傳熱設備，在國內加氫裂化裝置的工藝改造中得到了應用。

纏繞管式換熱器是在芯管和外管之間的空間內，按螺旋形狀將傳熱管交替纏繞而成。相鄰兩螺旋傳熱管的螺旋方向相反，用一定的定距片保持一定的距離。它利用反應流出物的高品位熱能對混合原料進行預熱，然后進入加熱爐。由于熱交換效率高，預熱后的混合進料溫度接近反應器內物料的反應溫度，從而大大降低了加熱爐的熱負荷，同時冷卻了反應產物。

換熱器的全過程管理是非常必要的。

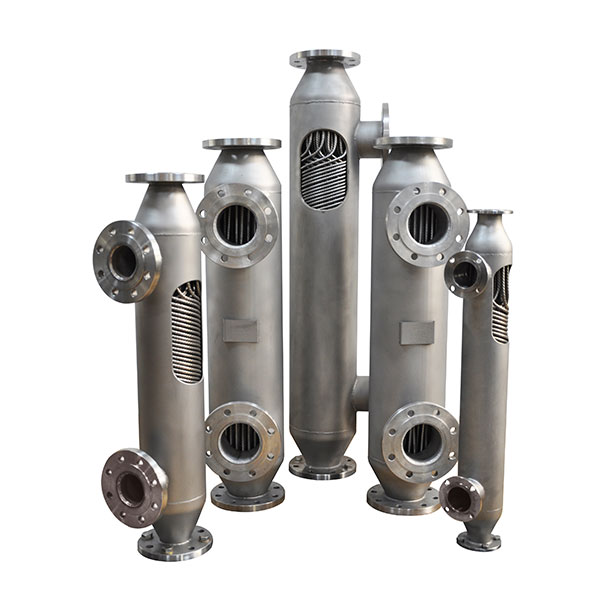

纏繞管式換熱器由繞管芯和管殼兩部分組成。芯體由中心筒體、換熱管、背襯條和管卡組成。換熱管緊緊纏繞在中心筒體周圍，用扁帶和異型帶隔開，以保證管之間的水平和縱向間距。條帶和管子用管卡固定連接。換熱管與管板采用強焊、粘脹的連接結構。中心筒在制造過程中起著支撐作用，因此需要一定的強度和剛度。殼體由氣缸和缸蓋組成。

與管殼式換熱器相比，纏繞管式換熱器傳熱效率高，結構緊湊，抗振動性能好，溫差引起的熱膨脹性能好，密封性能好，能適應高中壓工況；換熱死區大大減小，介質間無壓差要求，但制造難度大。
