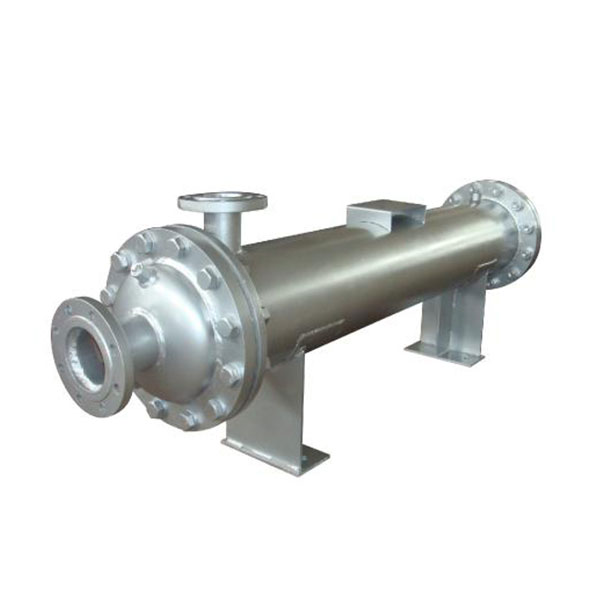

管殼式換熱器是目前應用較廣泛的換熱器。它具有結構簡單、結構堅固、制造方便、數據范圍廣、處理能力大、適應性強等優點。但在換熱效率、設備緊湊性和單位換熱面積金屬消耗量等方面，它略遜于各種板式冷凝器。這種冷凝器通常有三種類型：固定管板式、U形管式和浮頭式。管式冷凝器主要由殼體、管板、管束和封頭組成。

管殼式換熱器在維修中應注意什么？

1管殼式換熱器的檢修和集箱、大蓋、小蓋的拆卸一般需要一個框架（架子的三面需要設置護欄），整個機組的停機檢修一般在停機前完成。這主要是為了避免施工周期的影響，但不能在停工期間停止運行。

2清理完畢后，應及時對堆芯進行清理、換裝和加壓。如果問題盡快暴露出來，即使在需要更換管束的情況下，也有一段緩沖時間，以防芯泄漏。如果無法重新加載管箱，則不會重新安裝管道。

3取芯機應用于返芯組件。取芯時，應切斷護欄，使巖心落在地面上，并對護欄進行臨時修復（堵塞管道），盡快正式恢復巖心。

4維修前車間應提供壓力表，一般要求達到工作壓力的1.5倍。一般來說，操作壓力相對較低。只要不超過設備的額定壓力，我通常希望它們盡可能大?，F(xiàn)在建筑單位的水平太低了。

5壓力容器的內、外檢驗應進行6年，無損檢驗發現的各種缺陷按《壓力容器安全技術監察規程》的有關規定處理。

6管殼式換熱器各部件應按圖紙有關要求進行檢查和維護。

7對于管端泄漏，屬于膨脹管連接形式的，應重新進行管道膨脹。如果是焊接連接，找到泄漏處并打磨焊縫。

8填料箱和管板填料的密封位置應光滑，無軸向深溝。

當管殼泄漏總數小于10%時，可采用管殼堵塞法進行處理。如果泄漏管數量占管殼式換熱器總根數的10%以上，則應根據工藝條件更換。

管殼式換熱器由殼體、管束、管板、擋板和管箱組成。殼體多為圓柱形，設有管束，管束的兩端固定在管板上。換熱有兩種冷熱流體，一種在管內流動稱為管側流體，另一種在管外流動稱為殼程流體。為了提高管外流體的傳熱系數，通常在管殼內安裝多個折流板。折流板可以提高殼程流體的流速，迫使流體按規定的距離多次穿越管束，增加流體的紊流程度。換熱管可在管板上呈等邊三角形或正方形布置。等邊三角形布置緊湊，管外流體紊流度高，傳熱系數大；方形布置便于管外清洗，適用于易結垢的流體。
