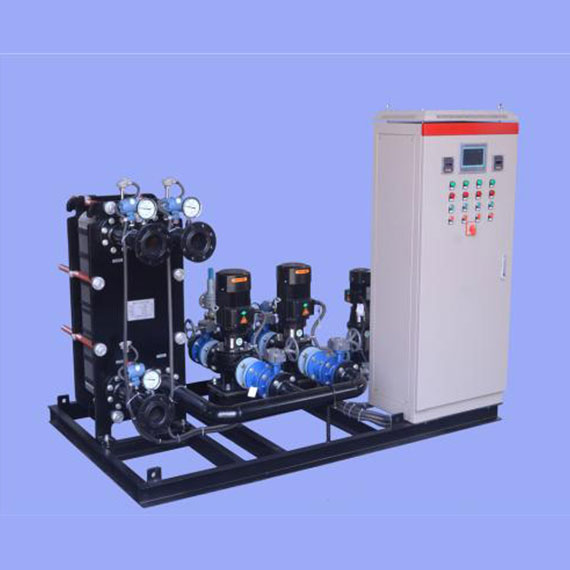

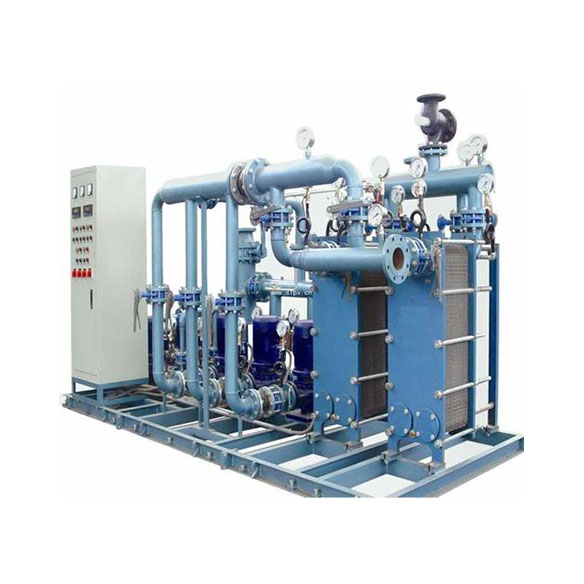

板式換熱器機組是由板熱交換器、周邊設備和控制系統組成的換熱裝置。該機組主要用于工業生產中的熱能傳遞和冷卻過程，具有高效、節能和環保等特點。

一、板熱交換器

板熱交換器是板式換熱器機組的核心組件，其組成結構如下：

1. 板堆：板堆由一系列并排堆積的金屬板組成。每個金屬板上都刻有一定模式的槽道，用于熱能的傳遞。常見的金屬材料有不銹鋼、鈦合金等，具有良好的耐腐蝕性能和熱傳導性能。

2. 導流板：導流板位于板堆的兩端，用于引導流體在板堆內均勻分布和流動。導流板通常由不銹鋼制成，形狀呈波浪狀，可以增加流體的湍流程度，提高傳熱效率。

3. 端蓋：端蓋連接在板堆兩端，起到固定和密封板堆的作用。端蓋一般由不銹鋼制成，具有高強度和耐腐蝕性能。

4. 密封墊片：密封墊片用于板堆和端蓋之間的密封，防止流體泄漏。常見的密封墊片材料有橡膠、聚四氟乙烯等，具有良好的耐高溫和耐腐蝕性能。

二、周邊設備

板式換熱器機組還包括一些周邊設備，以保證機組的正常運行和換熱效果：

1. 泵組：泵組用于提供循環流體的壓力和流量。泵組通常由循環泵、電機和管道系統組成。

2. 過濾器：過濾器用于過濾流體中的雜質和懸浮物，防止其堵塞板堆和影響熱傳遞效果。

3. 節流閥：節流閥用于調節流體的流量和壓力，保證流體在板熱交換器內的正常循環。

4. 溫度傳感器：溫度傳感器用于監測流體的入口和出口溫度，以便控制系統進行溫度調節。

5. 壓力傳感器：壓力傳感器用于監測流體的入口和出口壓力，以便控制系統進行壓力調節。

6. 閘閥：閘閥用于控制流體的開關和流量，以便實現機組的調試和維護。

7. 泄漏報警裝置：泄漏報警裝置用于監測機組的泄漏情況，并發出聲光報警信號，以便及時處理。

三、控制系統

板式換熱器機組還配備有一套完善的控制系統，用于監控和控制機組的運行狀態和換熱效果：

1. PLC控制器：PLC控制器用于編程和控制機組的運行邏輯和參數設置，實現機組的自動化控制。

2. 觸摸屏操作面板：觸摸屏操作面板用于人機交互，方便操作人員對機組進行調試和監控。

3. 傳感器：傳感器用于實時采集機組各個部件的運行狀態，例如溫度傳感器、壓力傳感器、流量傳感器等。

4. 數據采集系統：數據采集系統用于采集和存儲機組運行過程中的相關數據，為后續分析和優化提供支持

5. 報警系統：報警系統用于檢測機組的異常情況，并發出聲光報警信號，以便及時處理。

總結起來，板式換熱器機組的組成結構包括板熱交換器、周邊設備和控制系統。板熱交換器由板堆、導流板、端蓋和密封墊片組成，周邊設備包括泵組、過濾器、節流閥、溫度傳感器、壓力傳感器、閘閥和泄漏報警裝置，控制系統包括PLC控制器、觸摸屏操作面板、傳感器、數據采集系統和報警系統。這些組成部分相互配合，共同實現熱能傳遞和冷卻過程的高效、穩定和安全。
